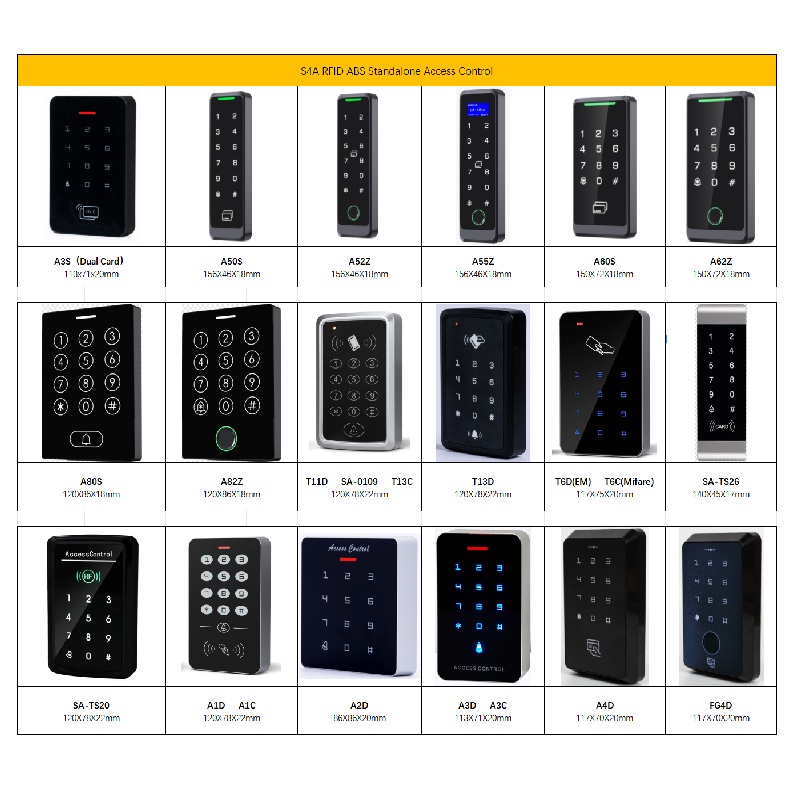

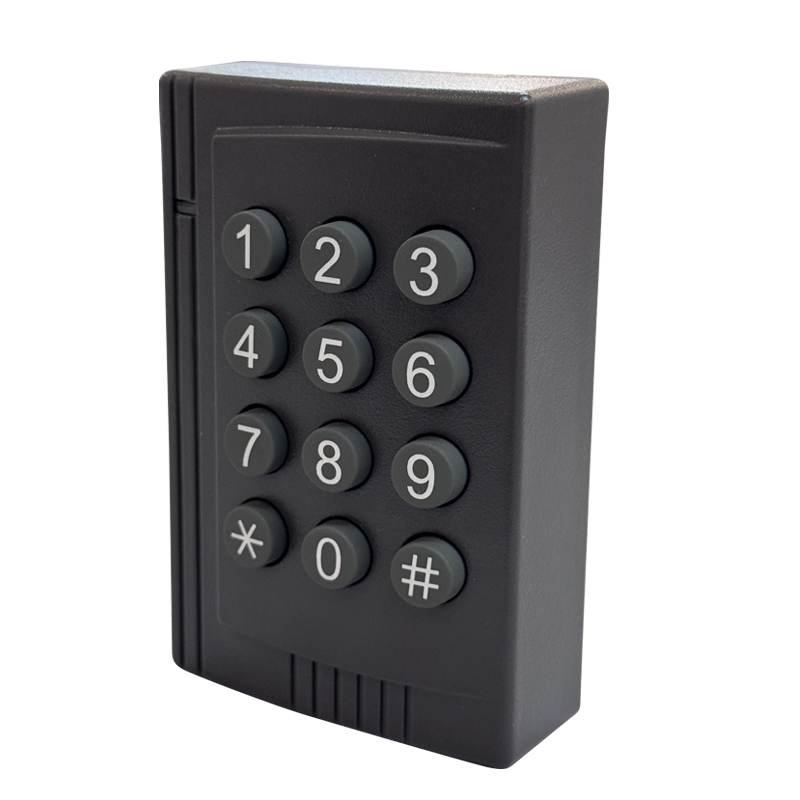

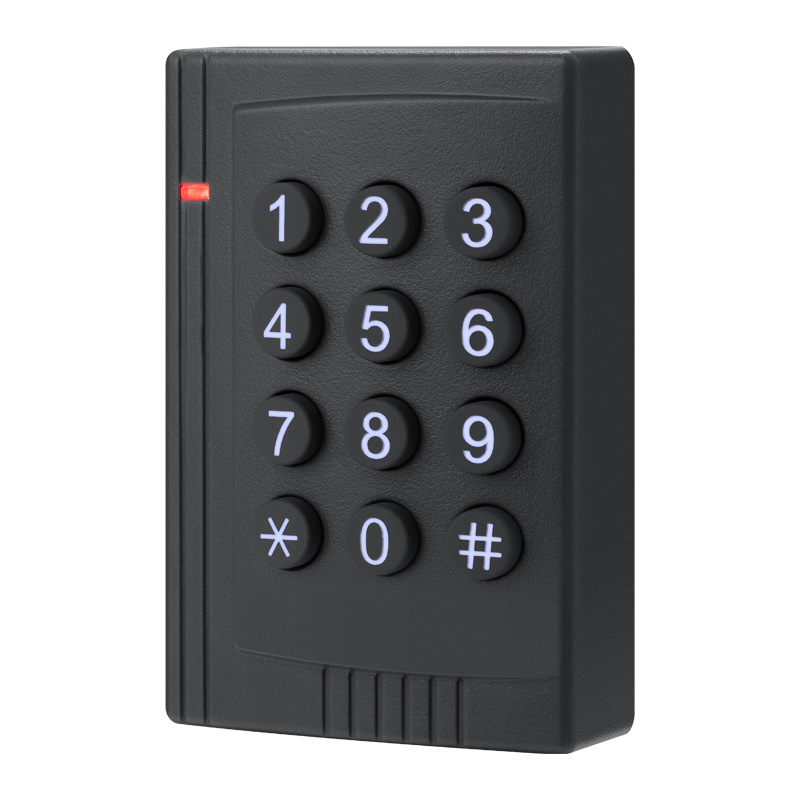

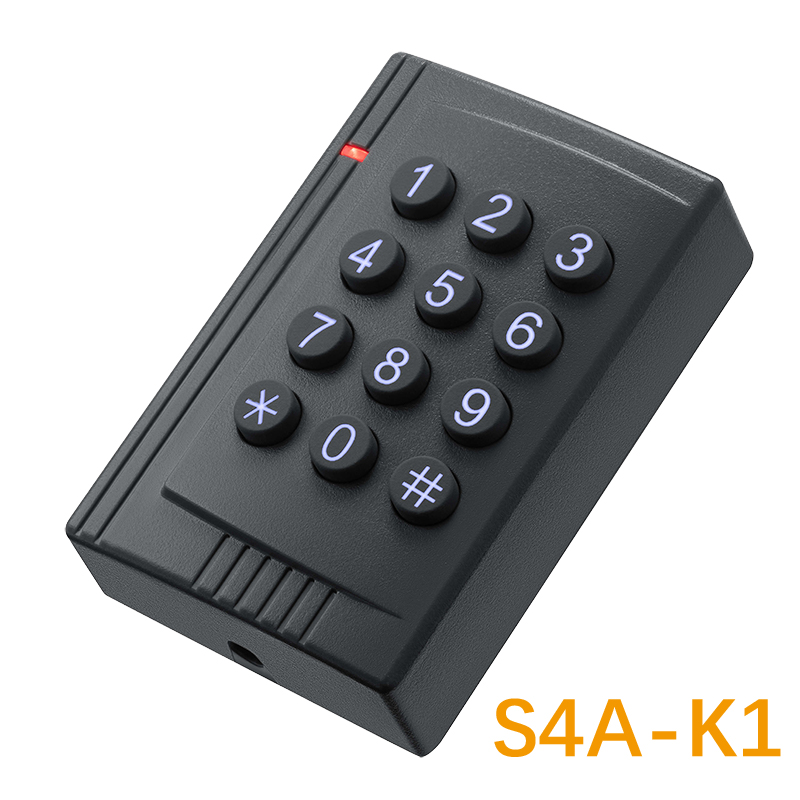

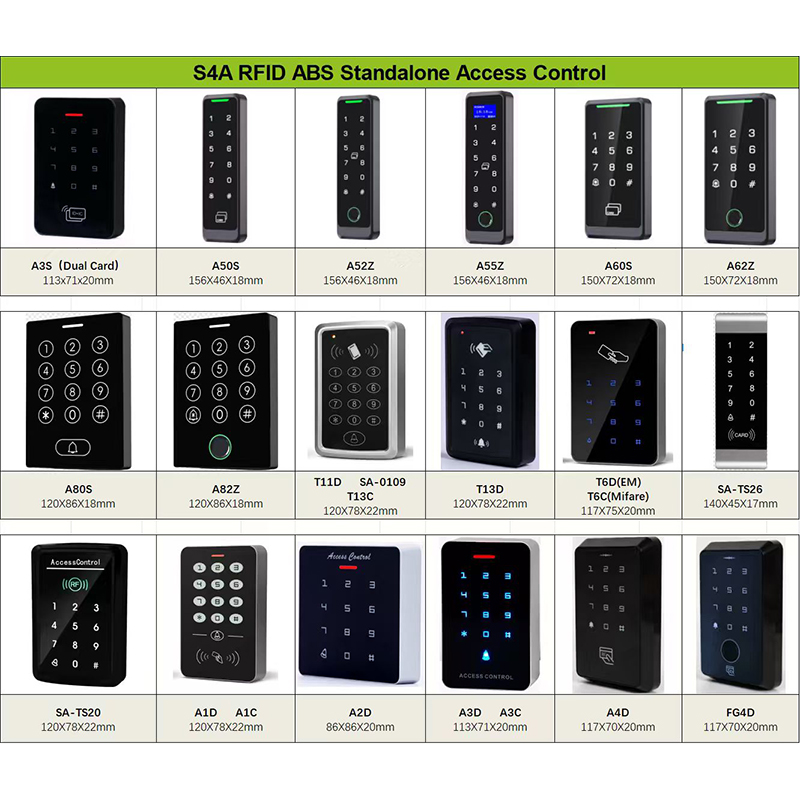

لوحات مفاتيح التحكم في الوصول (مستقلة)

لوحات مفاتيح التحكم في الوصول (مستقلة)

يتضمن توصيل وحدة تحكم دخول مستقلة توصيل الطاقة، ولوحة المفاتيح أو قارئ المفاتيح، والقفل، والملحقات الاختيارية (مثل مستشعرات الأبواب، وأزرار الخروج). تعتمد الخطوات الدقيقة على طراز وحدة التحكم والشركة المصنعة، ولكن إليك دليل عام يتضمن اعتبارات رئيسية ومخططات لتبسيط العملية:

الأدوات والمواد اللازمة

- أداة تجريد الأسلاك/التجعيد

- مقياس متعدد (لاختبار التوصيلات)

- أسلاك الجهد المنخفض (18–22 AWG، نحاس مجدول للمرونة)

- أطراف البراغي، أو موصلات العقص، أو صواميل الأسلاك

- مشابك الأنابيب أو الكابلات (لحماية الأسلاك)

- مصدر الطاقة (إذا لم يكن يعمل بالبطارية)

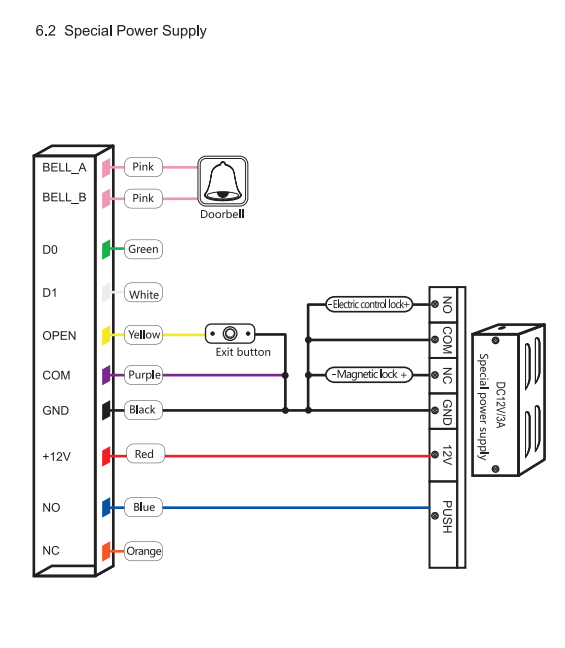

الخطوة 1: فهم مخطط توصيلات وحدة التحكم

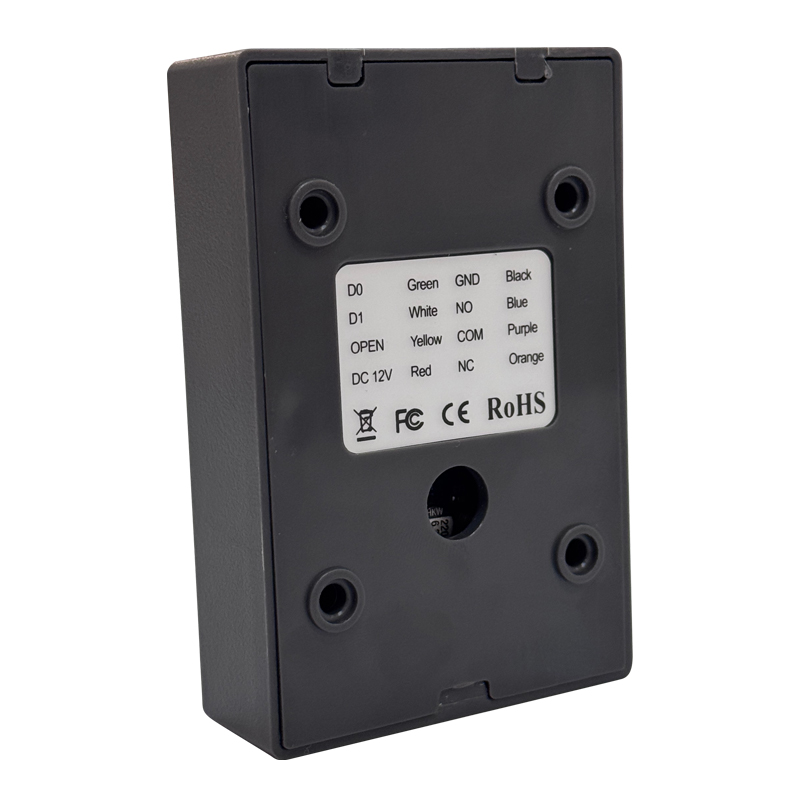

تحتوي معظم وحدات التحكم المستقلة على أطراف مُسمّاة للمكونات الرئيسية. يُرجى دائمًا مراجعة دليل الشركة المصنعة لمعرفة أسماء الأطراف ومتطلبات الجهد بدقة. يتضمن التصميم النموذجي ما يلي:

- مدخل الطاقة: +12 فولت تيار مستمر، GND (أرضي)

- لوحة المفاتيح/القارئ: DATA، COM (عام)، أو دبابيس محددة (على سبيل المثال، D0، D1 forwiegand readers)

- مخرج القفل: LOCK+، LOCK- (للأقفال المغناطيسية) أو NC/NO (مغلق عادةً/مفتوح عادةً للضربات الكهربائية)

- الملحقات: DOOR (مستشعر الباب)، REX (زر طلب الخروج)، ALARM (مخرج الإنذار)

*مثال على تخطيط المحطة الطرفية:*

| تسمية المحطة | الوظيفة |

| +12 فولت | مدخل الطاقة (إيجابي) |

| GND | مدخل الطاقة (سلبي/أرضي) |

| البيانات | إشارة البيانات من لوحة المفاتيح/القارئ |

| COM | أرضية مشتركة للوحة المفاتيح/القارئ |

| LOCK+ | اتصال إيجابي بالقفل |

| قفل- | اتصال سلبي بالقفل |

| الباب | يتصل بمستشعر الباب (مغلق عادةً) |

| REX | يتصل بزر الخروج (مفتاح لحظي) |

الخطوة 2: توصيل مصدر الطاقة

#أ. وحدات تحكم تعمل بالبطارية

لا حاجة لتوصيلات كهربائية دائمة. أدخل البطاريات (مثلًا: 4 بطاريات AA) في حجرة بطارية وحدة التحكم.

- نسخة احتياطية سلكية اختيارية: إذا كانت وحدة التحكم تدعمها، فوصل مصدر طاقة مستمر بجهد ١٢ فولت بطرفي +١٢ فولت وGND باستخدام أسلاك مقاس ١٨-٢٢ AWG. تأكد من صحة القطبية (السلك الأحمر إلى +١٢ فولت، والسلك الأسود إلى GND).

#ب. مصدر طاقة سلكي

- قم بتوصيل مخرج مصدر الطاقة بأطراف التحكم +12 فولت وGND.

- استخدم مصدر طاقة منظم (على سبيل المثال، 12 فولت تيار مستمر، 1 أمبير) وتأكد من أن إجمالي سحب التيار من وحدة التحكم ولوحة المفاتيح والقفل لا يتجاوز سعة مصدر الطاقة.

- بالنسبة للمسافات الطويلة، استخدم سلكًا أكثر سمكًا (18 AWG) لتقليل انخفاض الجهد.

الخطوة 3: توصيل لوحة المفاتيح أو القارئ

#أ. لوحة مفاتيح/قارئ Wiegand (مشترك للأنظمة المستقلة)

- يستخدم بروتوكول Wiegand سلكين للبيانات (DATA0، DATA1) وسلكًا مشتركًا (COM).

- قم بتوصيل لوحات المفاتيح DATA0 بطرف DATA الخاص بوحدات التحكم (أو D0)، وDATA1 بـ D1 (إذا تم تسميتها)، وCOM بطرف COM الخاص بوحدات التحكم.

- استخدم سلكًا مزدوجًا مجدولًا محميًا لتقليل التداخل، خاصةً في المسافات التي تزيد عن 20 قدمًا (6 أمتار).

#ب. لوحة مفاتيح بسيطة (اتصال مباشر)

بعض وحدات التحكم المستقلة مزودة بمحطات مخصصة لصفوف وأعمدة لوحة المفاتيح (مثل R1-R4، C1-C3). اتبع الدليل لربط أزرار لوحة المفاتيح بهذه المحطات.

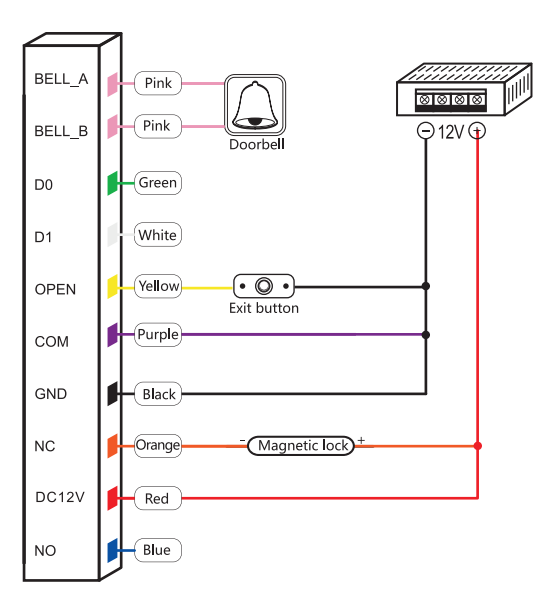

الخطوة 4: توصيل القفل

#أ. قفل مغناطيسي (آمن في حالة الفشل)

- تتطلب الأقفال المغناطيسية مصدر طاقة مستمر للبقاء مقفلة (آمنة ضد الفشل: تقفل عند تشغيل الطاقة، وتفتح عند إيقاف تشغيل الطاقة).

- قم بتوصيل السلك الموجب (+) للأقفال بطرف LOCK+ الخاص بالوحدات التحكم والسلك السالب (-) بطرف LOCK-.

- تأكد من أن جهد خرج قفل وحدات التحكم يطابق متطلبات الأقفال (على سبيل المثال، 12 فولت تيار مستمر، 24 فولت تيار مستمر).

#ب. ضربة كهربائية (فشل آمن أو فشل آمن)

- ضربة آمنة ضد الفشل: يتم فتحها عند تشغيل الطاقة (شائعة في حالات الخروج في حالات الطوارئ).

- ضربة تأمين فاشلة: يتم قفلها عند تشغيل الطاقة (معيار للأمان).

- قم بتوصيل الإضراب بوحدات التحكم NC (مغلقة عادةً) أو NO (مفتوحة عادةً) بناءً على وضع الأمان ضد الفشل/الفشل الآمن:

- الأمان ضد الفشل: لا تستخدم أي محطات طرفية (يتم إلغاء القفل عند تطبيق الطاقة).

- تأمين ضد الفشل: استخدم محطات NC (أقفال الإضراب عند تطبيق الطاقة).

الخطوة 5: إضافة الملحقات الاختيارية

#أ. مستشعر الباب (مفتاح التلامس)

- قم بتثبيت مستشعر الباب المغلق عادةً (NC) لمراقبة حالة الباب (مفتوح/مغلق).

- قم بتوصيل سلك المستشعر بطرف الباب الخاص بوحدة التحكم والآخر بـ GND (أو COM، وفقًا للدليل).

- سوف يقوم جهاز التحكم بإطلاق إنذار إذا تم فتح الباب بالقوة (يفتح المستشعر).

#ب. زر طلب الخروج (REX)

- زر ضغط لحظي يسمح للمستخدمين بالخروج دون الحاجة إلى رمز.

- وصّل سلكي أزرار REX بمنفذي REX وGND في وحدة التحكم. الضغط على الزر يُرسل إشارة لفتح الباب.

#ج. مخرجات الإنذار

إذا كانت وحدة التحكم مزودة بطرف إنذار، فقم بتوصيلها بصفارة إنذار أو جرس إنذار باستخدام أسلاك مقاس 22 AWG. يُفعّل الإنذار في حال الدخول غير المصرح به أو الدخول القسري.

الخطوة 6: تأريض النظام (اختياري ولكن يوصى به)

- بالنسبة للبيئات الخارجية أو ذات التداخل العالي، قم بتوصيل العلبة المعدنية لوحدة التحكم بأرضية المبنى باستخدام سلك أخضر مقاس 14–16 AWG.

- قم بتوصيل أحد الطرفين بمحطة GND الخاصة بوحدة التحكم والطرف الآخر بقضيب التأريض أو ناقل الأرض الخاص بلوحة الكهرباء.

الخطوة 7: توجيه الأسلاك وحمايتها

- الأسلاك الداخلية: استخدم مشابك الكابلات لتثبيت الأسلاك على طول الجدران أو الألواح. تجنب تعريض الأسلاك لحركة المشاة أو التلف المادي.

- الأسلاك الخارجية: مرر الأسلاك عبر أنابيب بلاستيكية للحماية من الرطوبة والأشعة فوق البنفسجية والآفات. وثّق أطراف الأنابيب بسدادات مقاومة للعوامل الجوية.

- افصل أسلاك الطاقة عن أسلاك البيانات: احرص على إبقاء كابلات الطاقة على مسافة 6 بوصات (15 سم) على الأقل من كابلات البيانات لمنع التداخل.

الخطوة 8: اختبار النظام

1. قم بتشغيل وحدة التحكم: تحقق من أضواء الخطأ (على سبيل المثال، مصباح LED الأحمر للجهد المنخفض).

2. اختبار لوحة المفاتيح: أدخل رمز المستخدم للتأكد من أن وحدة التحكم تصدر صوت تنبيه ويتم تنشيط القفل.

3. وظيفة القفل/فتح القفل: تأكد من تشغيل القفل وتحريره عند إدخال رمز صالح.

4. مستشعر الباب: افتح/أغلق الباب للتحقق مما إذا كان جهاز التحكم يكتشف الحالة (على سبيل المثال، مؤشر LED باللون الأخضر لـ "الباب مغلق").

5. زر REX: اضغط على زر الخروج لتأكيد تحرير القفل.

6. استكشاف الأخطاء وإصلاحها: إذا ظهرت مشكلات، استخدم مقياسًا متعددًا للتحقق من الجهد عند أطراف القفل ووحدة التحكم، ثم أعد التحقق من توصيلات الأسلاك.

نصائح رئيسية

- وضع علامات على الأسلاك: استخدم آلة وضع العلامات لوضع علامات على الأسلاك (على سبيل المثال، "LOCK+"، "REX") لتسهيل الصيانة المستقبلية.

- اتبع القطبية: قد تؤدي توصيلات الطاقة العكسية إلى إتلاف وحدة التحكم أو القفل.

- التحقق من انخفاض الجهد: بالنسبة لمسارات الأسلاك الطويلة، قم بقياس الجهد عند القفل للتأكد من أنه ضمن 10% من الجهد المقدر (على سبيل المثال، 12 فولت تيار مستمر ± 1.2 فولت).

راجع الدليل: لكل وحدة تحكم ميزات فريدة (مثل: المناطق الزمنية، ومنع الارتداد). سيوضح الدليل الأسلاك الخاصة بالوظائف المتقدمة.

باتباع هذه الخطوات، مع إعطاء الأولوية للسلامة والوضوح، يمكنك توصيل نظام تحكم دخول مستقل بنجاح. افصل النظام دائمًا قبل إجراء التوصيلات، واستشر فنيًا إذا لم تكن متأكدًا من جودة أعمال الكهرباء. يوجد فريق متخصص في S4A قادر على حل مشاكلك المتعلقة بالأسلاك والأجهزة.
